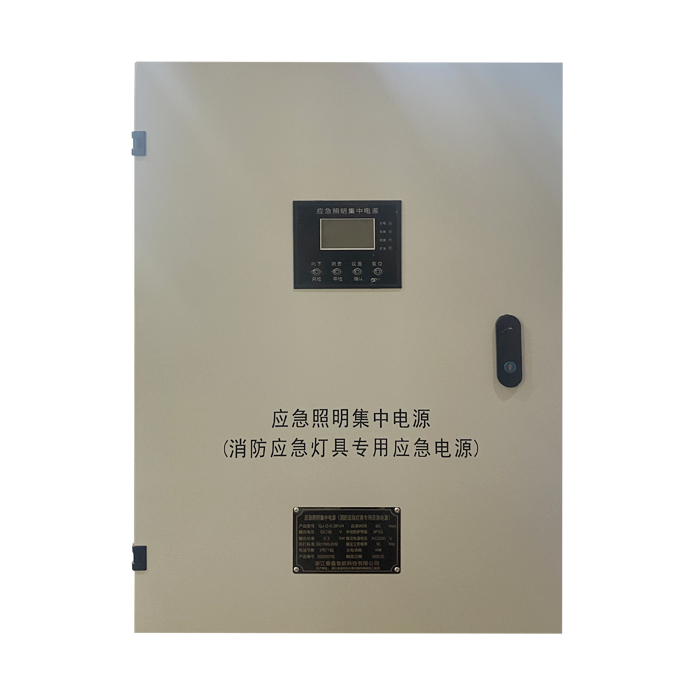

D-0.3KVA 应急照明集中电源
图片展示
产品详情

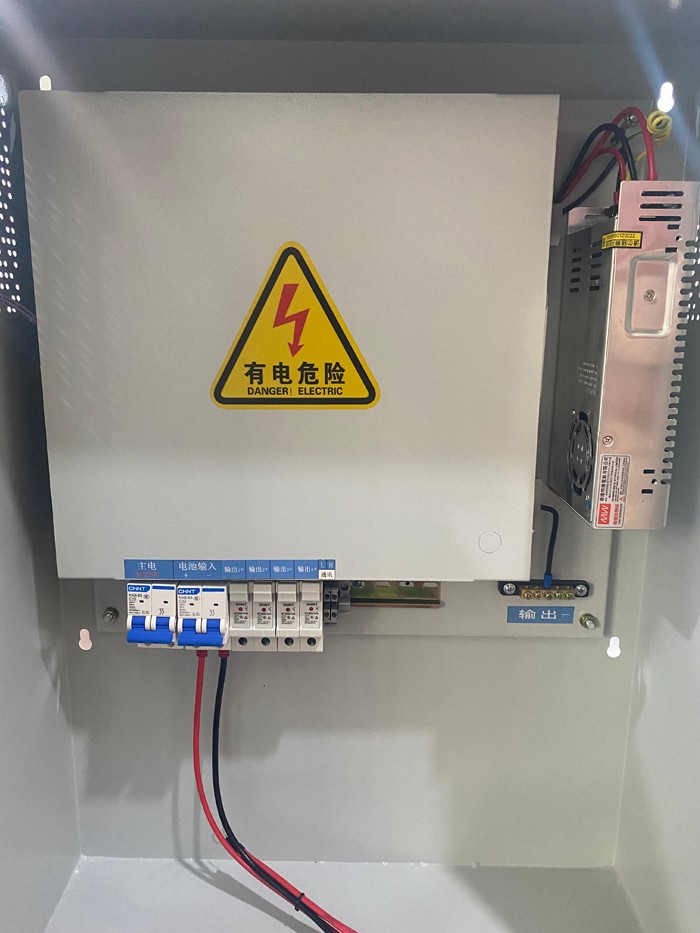

  • 安装及使用

    说明:

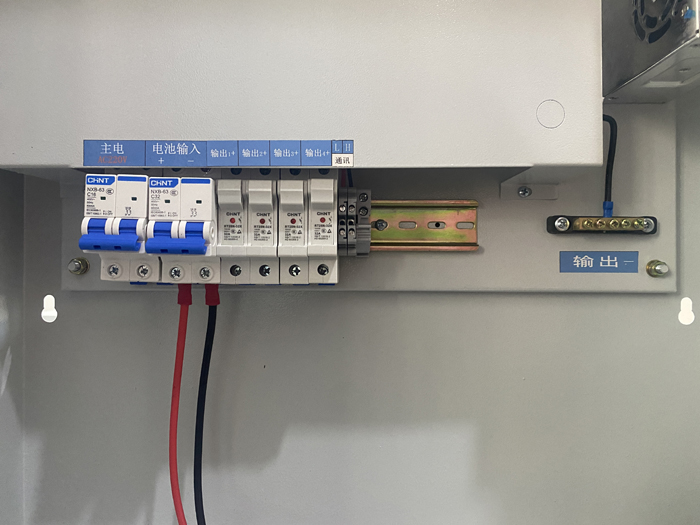

    1、市电进线开关为: AC220V交流电进线;

    2.电池进线为: DC24V (或DC36V)直流进线(要区分电池正负极，不然将损坏主板) ;

    3、集中电源与灯具的连接线要采用2.5平方的双绞屏蔽线。(不然通 讯可能连接失败，导致灯具出于非正常工作状态) ;

    4、灯具红线接DC24V+ (或DC36V+) .蓝线或黑线接DC24V- (或DC36V-) .



    注意:

    1、请依据不同的集中电源型号，使用正确的电池组电压0.3KVA, 0.5KVA. 1KVA均为两种输入电压，两节电池24VDC,输出则是24VDC，三节电 池36VDC,输出则是36VDC.不可多接或少接电池，否则会造成异常情况。

    电池连接程序非常重要，若未依照程序进行，可能会有电击危险，所以请严格遵照下列步骤进行:

    1:先串联电池组确保合适的电池电压。

    2:将电池线先接电池端，( 切不可先接集中电源电池输入端，香则有电击危险)。

    3:集中电源先不接任何负载，将其电源线接好，并提供市电给集中电源器。

    4:电池的连接

    24V:第一节"负"连接第二节"正”，剩余两端连接至电池开关;

    36V:第一节“负"连接第二节“正”，第二节“负"连接第三节“正”，剩余两端连接至电池开关;
